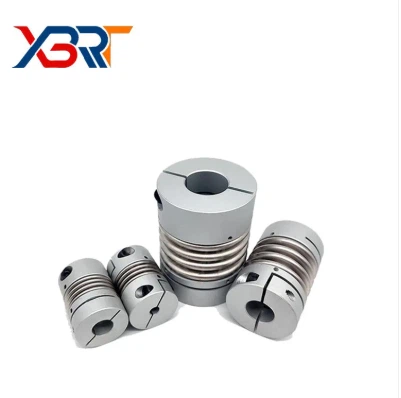

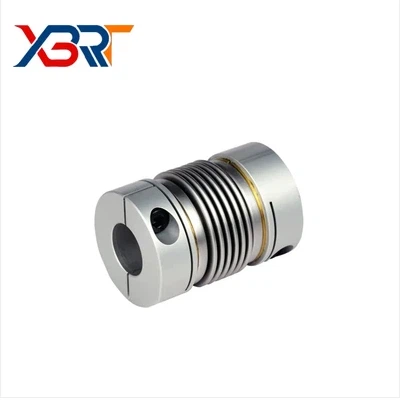

Spojke vratila s mijehom

U preciznim strojevima i kontrolnim mehanizmima, uređaj koji se zove spojka s mijehom igra vitalnu ulogu. Ne samo da ima karakteristike jednostavne strukture, male veličine, jednostavne obrade i ugradnje, već ima i prednost visoke točnosti prijenosa, što je idealan izbor za povezivanje dva nekoncentrična uređaja za prijenos osovine.

Središnja komponenta spojke s mijehom je cijev tankih stijenki valovitog oblika, odnosno mijeh. Ova spojka koristi deformaciju savijanja mijeha za prijenos momenta i rotacijskog gibanja. Kada zakretni moment djeluje na mijeh, mijeh će proizvesti odgovarajuće izobličenje, čime se postiže veza između dva vratila i prijenos snage. Ovaj dizajn ne samo da čini spojnicu određenom elastičnom, već također može u određenoj mjeri apsorbirati neusklađenost osi i vibracije, osiguravajući stabilan rad mehaničkog sustava.

Područje primjene spojke s mijehom je široko, posebno u preciznim strojevima male snage i upravljačkim mehanizmima koji zahtijevaju kompaktnu strukturu i visoku točnost prijenosa. Na primjer, u mikro prilikama kao što su koderi i senzori, fleksibilna serija spojnica s mijehom postala je prvi izbor zbog svoje veće elastičnosti. U velikim strojevima kao što su servo motori, CNC alatni strojevi (obradni centri) i CNC strojevi za glodanje, krute serije spojnica s mijehom su omiljene zbog svoje velike čvrstoće i velike krutosti zakretnog momenta.

Odabir materijala za spojke s mijehom također je ključan. Mjehovi su obično izrađeni od materijala visoke čvrstoće otpornih na koroziju kao što su legure bakra (kao što je kositar-fosforna bronca) i nehrđajući čelik. Ovi materijali ne samo da imaju izvrsna mehanička svojstva, već također osiguravaju dugotrajan stabilan rad spojnice u teškim uvjetima.

U praktičnim primjenama, spojke s mijehom također pokazuju svoje jedinstvene prednosti. Na primjer, može apsorbirati određeni stupanj aksijalnih, radijalnih i kutnih pomaka kroz deformaciju savijanja mijeha, čime se smanjuje utjecaj sustava uzrokovan vibracijama ili neravnotežom. Osim toga, spojke s mijehom također su vrlo osjetljive i osjetljive, što ih čini idealnim za korištenje u iznimno malim i preciznim instrumentima.

Međutim, spojke s mijehom također mogu naići na neke greške tijekom uporabe. Na primjer, stezni vijci su oštećeni ili labavi, struktura mijeha je oštećena, a ekspanzijski vijci su oštećeni. Ove greške mogu uzrokovati nemogućnost normalnog prijenosa snage spojkom ili kvar. Stoga, kako bi se osigurala pouzdanost i produljio vijek trajanja spojke s mijehom, redoviti pregled i održavanje su neophodni.
